您现在的位置:网站首页 > 公司产品 >JCH-2C重合闸继电器,JCH-2D重合闸继电器
JCH-2C重合闸继电器,JCH-2D重合闸继电器
点击放大
产品型号:
产品报价:
1700
产品特点:
JCH-2系列重合闸继电器用于输电线路中与继电保护装置配合,实现三相一次重合闸。


JCH-2C重合闸继电器,JCH-2D重合闸继电器
  JCH-2C重合闸继电器,JCH-2D重合闸继电器的详细资料:

 http://www.jingchidq.com

JCH-2C重合闸继电器,JCH-2D重合闸继电器

1 用途:

JCH-2系列静态重合闸继电器用于输电线路中与继电保护装置配合,实现三相一次重合闸。

2特点:
2.1采用数字集成电路构成的静态型继电器。
2.2采用晶体振荡时间回路,延时动作时间误差小,*性好。
2.3一次重合闸的准备时间不采用常规的电容充电回路,改用脉冲计时回路,因此准备动作的时间恒定为20s(内部可调整为10s、20s、24s三档,产品出厂时调整为20s),不受电压变化和环境温度的影响,提高了动作可靠性。
2.4采用小型带电流自保持的出口继电器,不采用机械式时间机构和大体积的充电电容、电阻,因此继电器体积小,重量轻。

3继电器型号名称:
  继电器等同取代老产品,型号对照表见表1

   注:如果出口继电器采用大容量的中间继电器,则定货时注明。

4工作原理:

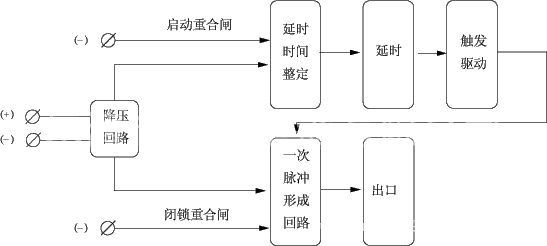

  原理框图如图1所示:




   继电器采用进口CMOS数字和逻辑集成电路。当继电器合上直流电源时,一次脉冲形成回路开始计时,达到20s后,准备灯亮,重合闸准备结束,允许重合闸。若输电线路处于正常情况下,继电器一直处于上述准备动作状态。当输电线路发生故障,断路器跳闸时,将启动重合闸,经过延时整定后,触发驱动出口继电器动作,同时其电流保持回路一直保持到断路器合闸以后。与此同时,一次脉冲形成回路清零。如果输电线路是暂时性故障,则断路器合闸成功后,一次脉冲形成回路重新计时,继电器重新处于准备动作状态。如输电线路存在*性故障,此时重合闸不成功,断路器第二次跳闸,但是这一段时间远远小于一次脉冲形成回路20s计时时间,因此继电器保证不动作。
   继电器可通过闭锁端子外部闭锁继电器,禁止重合闸,此时继电器准备灯不亮。

6       使用方法:

6.1继电器合上直流电源等20s后,准备指示灯亮,继电器处于正常工作状态。
6.2重合闸动作延时整定采用两位8421码数字拨盘开关,时间整定的公式为t=0.1×MN(s)。
6.3JCH-2C型重合闸继电器面板上有两组两位数字开关,上部一组数字开关整定重合闸延时时间(J3),下部一组数字开关整定J继电器延时时间(J2、J4), 时间整定的公式为t=0.1×MN(s)。


7继电器外形尺寸及开孔尺寸:
  JCH-2A型继电器采用上继凸出式固定结构,其外形尺寸及安装开孔尺寸见附录图1;
   JCH-2B型继电器采用阿继凸出式插拔结构(代号JK-3),其外形尺寸及安装开孔尺寸见附录图2;
   JCH-2C型继电器采用阿继凸出式插拔结构(代号JK-3),其外形尺寸及安装开孔尺寸见附录图2;
   JCH-2D型继电器采用许继嵌入式插拔结构(代号A32K),其外形尺寸及安装开孔尺寸见附录图3。

8主要技术参数:
8.1直流额定电压: 48V、110V、220V。
8.2合闸电流: 0.5A、1A、2A、5A。
8.3延时范围: 0.1~9.9s,级差0.1s。
8.4一次重合闸间隔时间为20s±0.05s。
8.5在额定条件下,在延时范围内的任一点,延时误差绝对值不大于(0.1%+10ms),延时*性绝对值不大于(0.1%+10ms)。
8.6功率消耗不大于5W。
8.7介质强度
   继电器各电路与外露的非导电金属及外壳之间应能承受有效值2Kv、50Hz交流电压历时1min试验,应无绝缘击穿或闪络现象。
8.8触点断开容量
   在电流不大于2A,电压不大于250V的条件下,对外输出触点能断开时间常数为5ms±0.75ms的直流有感负荷50W。
8.9工作条件
   a) 使用地点不允许有爆炸危险的介质,周围介质中不含有腐蚀金属和破坏绝缘的气体及导电介质,不允许充满水蒸气和有较严重的霉菌存在;
   b) 使用地点不允许有较强的振动和冲击;
   c) 使用地点应具有防御雨、雪、风、沙的设施;
   d) 使用地点不允许超过1.5mT的外磁感应强度。
8.10电气抗干扰继电器应符合GB7261和GB6261《静态继电器及保护装置的电气抗干扰试验》。

9订货需知:
9.1产品型号、名称;
9.2额定电压、合闸电流;
9.3订购数量;
9.4如有特殊需求请注明。

JCH-2C重合闸继电器,JCH-2D重合闸继电器

JCH-2系列重合闸继电器

JCH-2A重合闸继电器,JCH-2B重合闸继电器

JCH-2C重合闸继电器,JCH-2D重合闸继电器
