JCH-3重合闸继电器
点击放大
产品型号:
产品报价:
1700
产品特点:
JCH-3 型重合闸继电器 用于输电线路中实现三相一次重合闸。该继电器的时间回路采用晶体振荡器,由拨盘整定延时,精度和范围都高于DCH 型电磁式重合闸继电器。同时具有重量轻,功耗低等特点,指示灯用发光二极管,便于使用和维护。

JCH-3重合闸继电器
  JCH-3重合闸继电器的详细资料:

 http://www.jingchidq.com

JCH-3重合闸继电器

JCH-3 型重合闸继电器(以下简称继电器) 用于输电线路中实现三相一次重合闸。该继电器的时间回路采用晶体振荡器,由拨盘整定延时,精度和范围都高于DCH 型电磁式重合闸继电器。同时具有重量轻,功耗低等特点,指示灯用发光二极管,便于使用和维护。


功能特点

   1、有“电源"、“充电"、“起动"三个发光二极管,分别监视工作电源、充电延时回路、启动回路。
   2、继电器启动延时时间用数字拨码开关整定,整定范围0.1~9.9s,级差0.1s,整定及变更时间方便,无钟表机构停走弊病
   3、完善的保护措施:电源极性接反、启动、放电回路误接入正电源均不会损坏继电器。
   4、高可靠性:采用进口集成电路及高品质元器件;生产高能工艺精良,采用双面焊接,功耗小,继电器内部温升低,可放心使用。
   5、引脚及外围电路与DH-1、DH-2、DH-3、DCH-1、型等重合闸继电器*:可直接替代DH-1、DH-2、DH-3、DCH-1型等重合闸继电器。
   6、合闸电流宽范围通用:0.25~2.5A,适合各种合闸接触器。
   7、调试简单:减轻继电保护人员负担。

型号结构及工作原理

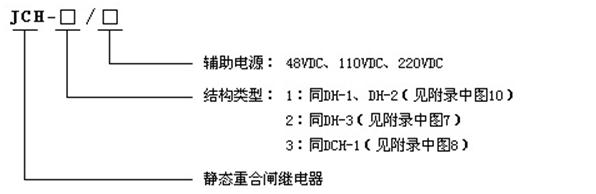

1、型号命名的含义



2、工作原理

继电器由稳压、延时、记数、执行及保护部分组成(见图1)。装有三只发光二极管,监视电源、充电和启动是否完好,正常时二只发光二极管亮,启动发光二极管不亮。当加入电源或自动重合闸后经15-25s充电延时部分充好电,准本好工作。一旦断路器故障跳闸,启动回路有信号输入,经整定延时后,有信号输出,因充电延时部分已充好电,所以执行部分工作,即发出合闸脉冲并自保持,直到断路器合闸后,合闸回路的断路器辅助触点断开,解除自保持。在此过程中,延时部分复位清零。如为瞬时性故障,经15-25s后充电延时部分再次充好电,准备好下一次动作,如为*性故障,自动重合闸后,保护装置将断路器再次跳闸,启动回路又有信号输入,但由于充电延时部分还未充好电,执行及保持部分不工作,只要启动信号存在,充电延时部分就一直处于放电状态,充不上电,保证可靠不重合第二次。如果闭锁合闸,例如手动分闸或低周减载动作,接通放电回路,这时充电延时回路和启动延时回路被闭锁,就能可靠闭锁重合闸不工作。

JCH-3重合闸继电器

JCH-3重合闸继电器
