JY-155静态电压继电器,JY-156静态电压继电器
点击放大
产品型号:
产品报价:
产品特点:
JY-150系列电压继电器适用于继电保护线路中,作为过电压保护或低电压闭锁的动作元件。

JY-155静态电压继电器,JY-156静态电压继电器
  JY-155静态电压继电器,JY-156静态电压继电器的详细资料:

http://www.cnjch.com.cn     http://www.jingchidq.com       http://www.jchele.com

JY-155静态电压继电器,JY-156静态电压继电器

 JY-150系列电压继电器适用于继电保护线路中,作为过电压保护或低电压闭锁的动作元件。

    该产品采用集成电路原理构成,它克服了原来电磁型电压继电器触点易抖动,工作时噪音大,动作值、返回值难调整及运输后动作值易变等缺点,而且不需辅助电源,可代替DY-30,DY-50电磁型电压继电器。它的性能优于JY-30系列电压继电器,不需要有专门的直流回路来作为继电器的工作电源,方便了用户,抗干扰能力增强。

    产品的体积小,功耗低,可靠性高,抗干扰能力强,具有良好的抗震性,并可节约大量原材料,减少工作量,大大降低了劳动强度。该产品的推广使用具有重大的经济效益和社会效益。

1.1主要功能及特点

a) 具有动作指示信号;

b) 过电压(或欠电压)动作;

c) 线圈串并联可改变整定范围;

d) 采用数字式拨轮开关来整定定值;

e) 不需要辅助电源,简化了现场的安装配线。

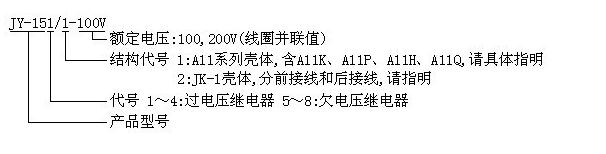

1.2产品型号、规格及订货示例

    注:JK-1壳体的代号只有四种即:1,2,5,6,其形式与A11的1,2,5,6形式对应。

2 结构端子图

JY-150系列电压继电器各类端子图如图2所示。

图2 JY-150系列电压继电器端子图(背视)

图中:JY-151~JY-154为过电压继电器,触点状态为正常时状态,JY-155~JY-158为欠电压继电器,触点状态为动作时状态,K1、K2、K3为继电器的输出触点。其中JK-1凸出式结构只有四种形式,即:JY-151,JY-152,JY-155,JY-156,且端子只有8个,即:1,2,3,4,5,6,7,8,分别对应于A11的:1,3,5,7,2,4,6,8。

3 技术参数

3.1额定参数及规格

3.1.1额定电压:100V、200V(线圈并联值);

3.1.2额定频率:50Hz

3.1.3产品的规格如表1所示。

表1

型号

zui大整定电压(V)

额定电压(V)

长期允许电压(V)

电压整定范围(V)

动作电压范围(V)

线圈并联

线圈串联

线圈并联

线圈串联

线圈并联

线圈串联

JY-151

JY-152

JY-153

JY-154

200

100

200

110

220

15~199.8

15~100

30~200

400

200

400

220

440

70~400

70~200

140~400

JY-155

JY-156

JY-157

JY-158

200

100

200

110

220

15~199.8

15~100

30~200

400

200

400

220

440

70~400

70~200

140~400


可代替DY-30系列电压继电器和DY-50电压继电器,继电器的出口触点型式见图2。


3.2动作电压

在基准条件下,产品的zui小动作电压应等于动作电压整定值,其平均误差不超过±5%,*性不超过整定值的3%。

动作电压的平均误差=×100%

3.3返回系数

过电压继电器的返回系数不小于0.9。

欠电压继电器的返回系数不大于1.2。

3.4功率消耗:产品的交流回路的功率消耗不超过3VA(额定电压下)。

3.5触点性能

在电压不大于250V,电流不大于2A,功率因数为0.4±0.1的交流回路中,产品输出触点的断开容量为150VA。在电压不大于250V,电流不大于2A,时间常数为5ms±0.75ms的直流有感负荷中电路中,产品输出触点的断开容量为30W。输出触点电路在上述规定的负荷条件下,产品应可靠动作与返回5×104次。

3.6动作时间

产品的动作时间在1.1倍实测动作值(10次动作的平均值)时,动作时间不大于80ms,在2倍实测动作值时,动作时间不大于40ms,当复查动作时间时,允许测量5次。欠电压继电器在0.5倍实测动作值时,动作时间不大于80ms,当复查动作时间时允许测量5次。

4 检验及整定方法

产品使用前应检查运输过程中有无损坏,如正常,则拆下产品的透明壳罩,按以下规定进行检验和整定。

4.1产品的动作时间测试及动作电压整定方法

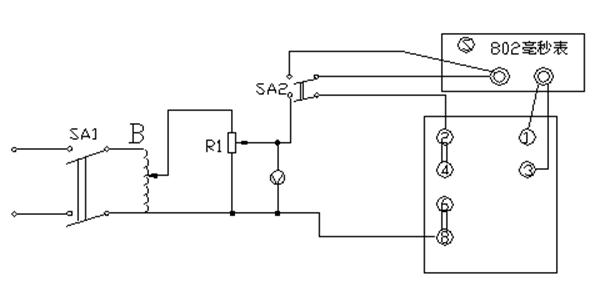

4.1.1试验接线见图3:



图中所示为JY-150线圈并联,线圈串联需短接④、⑥端子。

SA1双刀电源开关   SA2 钮子开关(5A,220V)  R1电阻器(1A—50A)400ΩS 802毫秒表

V交流电压表(1V—300V,0.5级)   B 自耦调压器(0V—250V)

试验交流电压线接于②、⑧端子,开关均处于断的位置。

图  3

4.1.2动作电压的整定方法

a.在面板上拨动拨轮开关将电压整定到所需的动作电压值Vz;

b.合上SA1,SA2调整调压器的输出电压;当面板上指示灯灭时电压表V的读数为继电器的动作值,重复测量5次,求其平均值,即为产品的动作电压。

4.1.3动作时间的测试

a.过电压继电器动作时间的测试按图3接线,先合上SA1,SA2调整调压器的输出电压,然后利用SA2的断开与闭合,分别突加1.1倍和2倍整定电压,测其动作时间,测量5次求其平均值。

b.欠电压继电器的动作时间测试按图4接线,所需试验设备与图3相同。

1)先合SA1,再合SA2调节B使V的读数调整到继电器的额定电压。

2)后断开SA2调R1使V的读数调整为0.5倍动作电压整定值

3)合上SA2。

4)断开开关SA2,测继电器的动作时间。

5)重复3)、4)测量5次求平均值。

4.2全部整定及检验结束后,再次复查整定值的正确性,然后可投入运行。

5 订货须知

订货时请指明产品的名称型号、安装方式、额定电压(线圈并联值)。

JY-155静态电压继电器,JY-156静态电压继电器

JY-150静态电压继电器

JY-151静态电压继电器,JY-152静态电压继电器

JY-153静态电压继电器,JY-154静态电压继电器

JY-155静态电压继电器,JY-156静态电压继电器

JY-157静态电压继电器,JY-158静态电压继电器

上海经驰机电设备有限公司

电    话:/33810130

传    真:

:黄  吉   丽

:    812503005

产品相关关键字: JY-150 JY-150电压继电器 电流继电器 JY-155 JY-156
